Reflektierende Etiketten – Scanning ab 6 m Regalhöhe
Retroreflektierende Etiketten – zuverlässig lesbar bis 21 Meter Distanz.
Hochregallager, Blockläger und Außenbereiche stellen Scanner vor Bedingungen, unter denen Standardetiketten systematisch aufgeben: zu große Distanz, Gegenlicht, wechselnde Winkel. Retroreflektierende Folien mit Glasperlen-Beschichtung werfen Scannerlicht direkt zur Quelle zurück – auch bei ±60° Winkelabweichung und ohne optimale Beleuchtung. Für 1D- und 2D-Codes gleichermaßen geeignet.
Scanner liest nicht. Linie steht.
Im Hochregallager bei acht Metern Höhe: Der Stapler stoppt, der Scanner löst dreimal aus, die Buchung bleibt aus. Was wie ein Einzelfall wirkt, ist ein systematisches Versagen – Standardetiketten reflektieren Scannerlicht schlicht nicht zurück zur Quelle. Das Ergebnis sind Fehllesungen, Doppelscans und Einträge im WMS, die nicht zur Realität passen.
Jede Fehlbuchung kostet Zeit. Nacharbeiten, manuelle Korrekturen und Wartezeiten summieren sich über eine Schicht zu messbaren Durchsatzverlusten. In Distributionszentren mit dynamischen Pick-Prozessen reichen wenige Prozent Fehlerquote aus, um Lieferfenster zu gefährden. Hinzu kommt der Verschleiß an Scannersystemen durch wiederholte Auslöseversuche unter schlechten Bedingungen.
Der Fehler steckt häufig nicht im Scanner. Barcode-Größe und Materialeigenschaften wurden nie auf die tatsächliche Lesedistanz abgestimmt. Das fällt im laufenden Betrieb kaum auf – bis die Fehlrate ein Niveau erreicht, das die Schichtleistung sichtbar drückt.
Scanreichweite richtig planen – von Anfang an
Wir sehen die Ursache von Leseproblemen selten im Material allein. Häufig stimmen Barcode-Dimension, Lesedistanz und Umgebungslicht nicht zusammen – eine Kombination, die im laufenden Betrieb kaum noch zu korrigieren ist. Wir klären diese Abhängigkeiten vor der Produktion. So treffen Sie eine Entscheidung auf Basis der tatsächlichen Prozessanforderungen, nicht auf Basis von Produktbeschreibungen.
Distanz und Barcode-Größe zusammen denken
Lichtsituation vor Ort einschätzen
Untergrund und Klebstoff aufeinander abstimmen
Systemkompatibilität vor der Bestellung prüfen
Untergrund-Kompatibilität
• Haftet auf lackierten Metalloberflächen und pulverbeschichteten Stahlträgern dauerhaft.
• Funktioniert auf leicht gewölbten Kunststoffoberflächen mit Vinyl-Folienmaterial.
• Hält auf glatten und strukturierten Oberflächen – je nach gewähltem Haftsystem.
Chemische Resistenz
• Übersteht Kontakt mit handelsüblichen Maschinenölen ohne Haftungsverlust.
• Bleibt stabil gegenüber gängigen Reinigungsmitteln und Lösemitteln mittlerer Konzentration.
• Zeigt keine Vergilbung oder Reflexionseinbuße bei UV-Exposition – geeignet für Außenanwendungen gemäß REACH.
Thermische Belastbarkeit
• Hält Temperaturbereiche von -40 °C bis +80 °C stand – ohne Ablösung oder Reflexionsverlust.
• Magnetische Variante bewährt sich im Tiefkühlbereich ohne Kleberrückstände.
• Hybrid-Klebstoff auf Acryl-Gummi-Basis bleibt bei starken Temperaturschwankungen haftfähig.
Mechanische und Witterungs-Exposition
• Schutzlaminat über der Reflexschicht hält mechanischen Einwirkungen und Stapler-Abrieb stand.
• Barcode-Kontrast verändert sich nicht bei wiederholtem Scannereinsatz unter GS1-konformen Druckqualitäts-Anforderungen.
• Magnetische Variante lässt sich repositionieren, ohne die Reflexschicht zu beschädigen.
Technische Eigenschaften im Überblick
Retroreflektierende Etiketten auf Basis von PET-Folie oder Vinyl-Folienmaterial werfen eingehendes Licht bis zu 100-fach stärker zur Quelle zurück als weiße Standardflächen. Das Reflexionsprinzip beruht auf einer Glasperlen-Beschichtung, die Licht unabhängig vom Auftreffwinkel direkt zurückwirft. Lesedistanzen bis 21 Meter sind dabei keine theoretische Grenze, sondern ein praxiserprobter Wert – vorausgesetzt, Barcode-Größe und Scannersystem passen zusammen. Optionale Schutzlaminate erhöhen die Widerstandsfähigkeit gegen Abrieb erheblich. REACH-konforme Materialien bilden die chemische Basis aller Varianten. Für Tiefkühlbereiche stehen magnetische Varianten bereit, die ohne Klebstoff auskommen und sich repositionieren lassen.
Fünf Branchen mit klarem Bedarf
Überall dort, wo Kennzeichnungen aus Distanz, bei schlechtem Licht oder unter mechanischer Belastung lesbar bleiben müssen, arbeiten diese Branchen mit retroreflektierenden Etiketten. Nicht aus Gewohnheit, sondern weil Standardlösungen dort regelmäßig scheitern.
Lagerwirtschaft & Logistikdienstleister

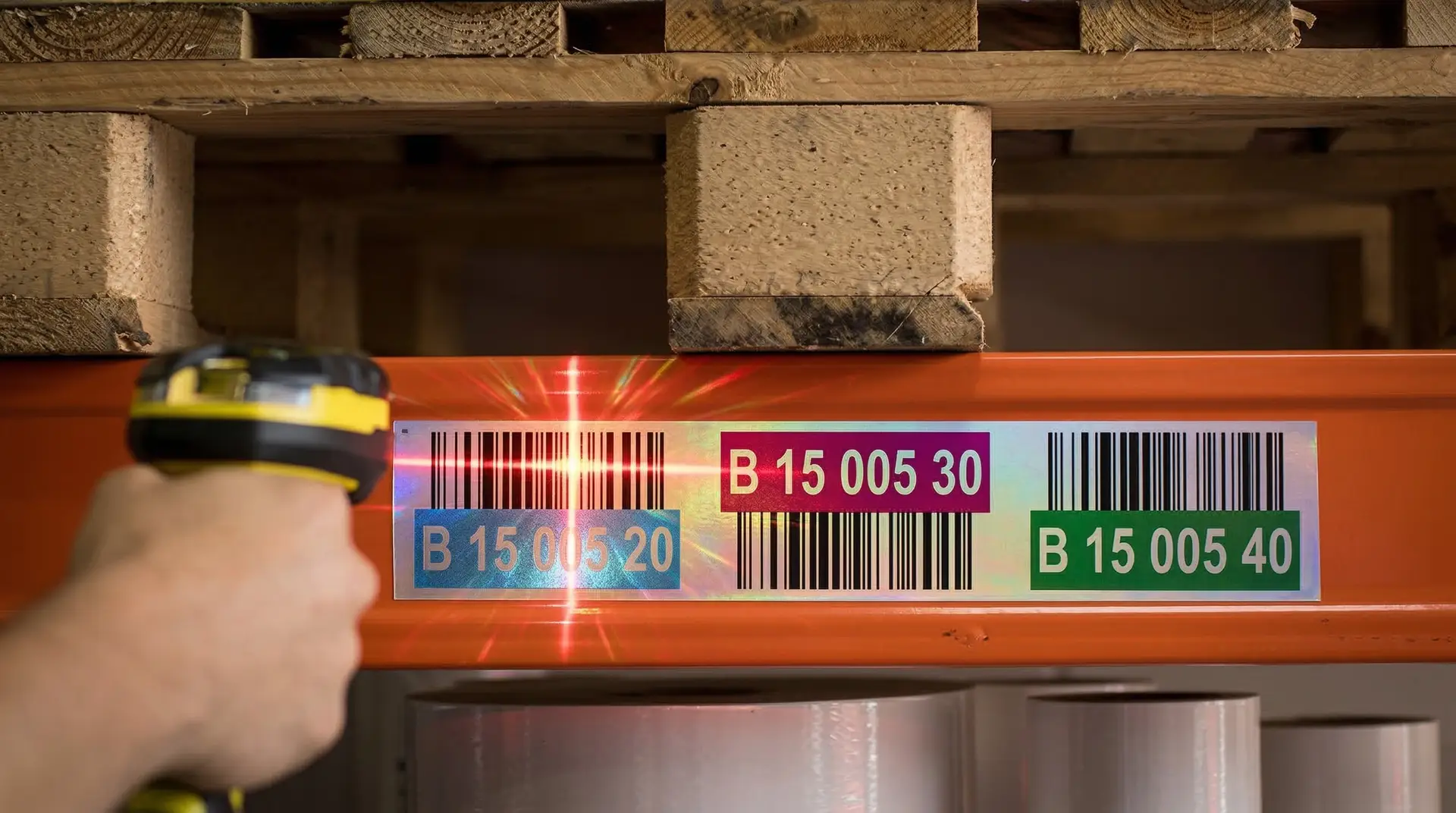

Hochregallager ab sechs Metern Höhe und Blocklager ohne feste Gangstruktur verlangen Lesedistanzen, die Standardetiketten nicht abdecken. Reflektierende Regalschilder sorgen dafür, dass Stapler-integrierte Scanner aus der Fahrt heraus zuverlässig lesen – ohne Stopp, ohne Neuausrichtung.
Automotive & Fahrzeugbau
Entlang der Fertigungslinie müssen Bauteile und Behälter lückenlos identifizierbar bleiben. Reflektierende Etiketten halten den Anforderungen aus VDA 4902 stand und funktionieren auch unter dem wechselnden Licht einer Produktionshalle mit integrierten Scannersystemen.
Maschinen- & Anlagenbau
Maschinenbeschriftungen und Materialkennzeichnungen sitzen oft in schwer zugänglichen Positionen. Retroreflektierende Etiketten lassen sich aus variablen Winkeln ablesen – ohne dass ein Scanner direkt vor dem Code positioniert sein muss.
Großhandel
In großen Distributionszentren scannen Fahrer vom fahrenden Stapler aus. Dabei wechseln Distanz und Winkel ständig. Reflektierende Regaletiketten halten diese Bedingungen aus und liefern auch bei Gegenlicht durch Hallentore stabile Leseergebnisse.
Einzelhandel & E-Commerce
Kommissionierlager mit dynamischen Pick-Prozessen und Fingerscanner-Integration brauchen Etiketten, die jede Scan-Position abdecken. Retroreflektierende Kennzeichnungen arbeiten auch bei schlechter Deckenleuchtung zuverlässig – ohne Fehler im Orderabgleich.
Was Sie vor der Bestellung klären sollten
Reflektierende Etiketten funktionieren nur dann prozesssicher, wenn die Anforderungen vor der Produktion vollständig bekannt sind. Die Lesedistanz allein reicht als Kriterium nicht aus – Untergrundmaterial, Codetyp, Umgebungsbedingungen und der eingesetzte Scanner-Typ entscheiden darüber, welches Folienmaterial, welche Barcode-Dimension und welches Haftsystem wirklich passen. Die folgenden Punkte helfen Ihnen, die relevanten Informationen strukturiert zusammenzustellen, bevor wir gemeinsam die Spezifikation festlegen.
Lesedistanz und Scanner-Typ
• Wie groß ist die maximale Distanz zwischen Scanner und Etikett in Ihrem Betrieb?
• Welchen Scanner-Typ setzen Sie ein – 1D, 2D oder Long-Range?
• Arbeitet Ihr WMS mit festen Scan-Zeitfenstern, die eine Mindestleserate voraussetzen?
Umgebungslicht und Hallengeometrie
• Gibt es Gegenlicht-Situationen durch Hallentore oder Dachfenster an den Scan-Punkten?
• Wechseln die Lichtverhältnisse im Tagesverlauf oder je nach Schicht?
• Befinden sich Etiketten in Bereichen ohne direkte Deckenbeleuchtung?
Untergrund und Montagesituation
• Aus welchem Material bestehen die Regalsysteme oder Oberflächen, auf denen die Etiketten sitzen?
• Sind die Oberflächen lackiert, pulverbeschichtet oder unbehandelt?
• Müssen Etiketten repositionierbar bleiben oder dauerhaft haften?
Chemische und thermische Umgebung
• Kommen die Etiketten mit Reinigungsmitteln, Ölen oder anderen Chemikalien in Kontakt?
• In welchem Temperaturbereich werden die Kennzeichnungen eingesetzt?
• Gibt es Tiefkühlbereiche oder stark wechselnde Temperaturen im Einsatzbereich?
Codetyp und Normanforderungen
• Welche Barcode-Typen setzt Ihr System ein – Code 128, DataMatrix oder andere?
• Gelten branchenspezifische Vorgaben wie VDA 4902 oder GS1-Standards für Ihre Kennzeichnung?
• Gibt es interne oder externe Audit-Anforderungen, die das Etikettenmaterial betreffen?
Häufig gestellte Fragen – Reflektierende Etiketten einsetzen
Staplerkontakt, Palettenreibung und Regalvibrationen treffen das Etikett täglich. Das Schutzlaminat über der Reflexschicht fängt diese Einwirkungen ab. Die Schicht darunter bleibt intakt. Ohne Laminat verliert die Oberfläche nach wenigen Wochen ihren Kontrast – das zeigt sich zuerst an den Randzonen des Barcodes. Mit Laminat bleibt das Druckbild stabil. Welches Laminat passt, hängt davon ab, wie stark die mechanische Einwirkung in Ihrem Betrieb ausfällt. Ihr Technologie-Team berät Sie auf Basis Ihrer konkreten Situation.
Pulverbeschichtung hat eine geschlossene, oft leicht fettige Oberfläche. Standardklebstoffe bauen dort keine stabile Verbindung auf. Nach drei bis vier Wochen fangen die Ecken an zu stehen. Das Folienmaterial spielt dabei eine untergeordnete Rolle – das Problem sitzt im Haftsystem. Acrylklebstoffe mit hoher Anfangshaftung bewähren sich auf solchen Untergründen deutlich besser als gummibasisbasierte Varianten. Ob das auf Ihren spezifischen Lacktyp zutrifft, prüfen Sie am besten direkt an Ihren Trägern mit Mustermaterial.
In der Automobilindustrie gilt VDA 4902 als Referenz für Barcode-Qualität und Kennzeichnungsanforderungen. Reflektierende Etiketten sind geeignet für den Einsatz unter diesen Vorgaben – vorausgesetzt, Druckqualität und Codeabmessung stimmen. Im Handel orientieren sich viele Prozesse an GS1-Standards für Barcodelesbarkeit. Beide Anforderungsrahmen definieren Mindestlesraten, die das Material unterstützt. Ob Ihr Audit diese Punkte direkt adressiert oder über interne Richtlinien geregelt ist, entscheidet, welche Dokumentation Sie bereitstellen müssen. Ihr Ansprechpartner klärt das mit Ihnen im Vorfeld.
Viele Thermotransferdrucker arbeiten mit dieser Folienklasse problemlos zusammen. Entscheidend ist die Drucktemperatur: Zu hohe Temperaturen verändern die Glasperlenstruktur und reduzieren die Reflexionsleistung. Das fällt im Druckbild nicht sofort auf – erst beim Scan aus größerer Distanz zeigt sich der Verlust. Tintenstrahlsysteme scheiden für diese Materialien in der Regel aus. Bevor Sie in großem Maßstab drucken, testen Sie Ihren Drucker mit einem kleinen Auflauf und prüfen die Lesedistanz direkt in Ihrer Halle.
UV-Strahlung und Feuchtigkeitswechsel greifen das Druckbild von außen an. Die Reflexschicht selbst zeigt sich gegenüber diesen Einflüssen robust. Das Risiko sitzt häufig in der Verklebung: Wenn der Klebstoff bei Frost aufgibt, löst sich das Etikett – unabhängig davon, wie stabil das Obermaterial ist. Das Fachteam empfiehlt für Außenanwendungen immer eine Kombination aus UV-beständiger Folie und einem Klebstoff, der Temperaturschwankungen aushält. Den sichersten Hinweis auf Eignung liefert der Einsatz direkt an Ihren Gebinden über mehrere Wochen unter realen Bedingungen.
