Etiketten für Wasserversorgung & Abwasser
DIN-2403-konforme Rohrleitungskennzeichnung – dauerhaft lesbar unter Feuchte, UV und Chemikalien.
Folienetiketten, seewasserbeständige Etiketten und Prüfplaketten für Kläranlagen, Pumpstationen und erdverlegte Armaturen. Haftsysteme, die auf Gusseisen, PVC und Beton nicht nachlassen – auch nach Jahren im Dauerkontakt mit Abwasser, Desinfektionsmitteln und Frost.
Verblasste Schrift. Falsches Medium. Ernstfall.
Trinkwasser- und Abwasserleitungen verlaufen oft auf engstem Raum nebeneinander. Fehlt an einem Kreuzungspunkt die Farbkennzeichnung nach DIN 2403, ist eine Verwechslung beim nächsten Eingriff nicht ausgeschlossen. Die Folge betrifft nicht nur den Betrieb – sie betrifft die öffentliche Gesundheit.
Standardetiketten halten dieser Umgebung nicht stand. Temperaturschwankungen zwischen -40 °C und +130 °C, Dauerfeuchtigkeit, UV-Strahlung, Vibrationen durch Pumpen und direkter Kontakt mit Säuren sowie Desinfektionsmitteln lösen konventionelle Kleber ab. Das Etikett fällt weg. Die Leitung bleibt ungekennzeichnet.
Das ist kein Qualitätsproblem – es ist ein Haftungsrisiko. Die BetrSichV verpflichtet Betreiber zur normkonformen Kennzeichnung. Fehlt sie im Schadensfall, trägt der Betreiber die Verantwortung. Für erdverlegte Systeme gilt das noch direkter: Fehlt das Hinweisschild am Unterflurhydrant, verlieren Einsatzkräfte wertvolle Sekunden.
Rohrleitungskennzeichnung, die im Betrieb funktioniert
Wer Kennzeichnungen für Wasserversorgung und Abwasser entwickelt, muss verstehen, was auf der Leitung passiert – nicht nur, was auf dem Etikett steht. Wir kennen die Untergründe, die Medien und die Betriebszustände, unter denen eine Kennzeichnung jahrelang ihren Dienst tun muss. Daraus leiten wir ab, welches Folienmaterial, welches Haftsystem und welche Farbgebung für Ihre konkrete Anwendung die richtige Wahl ist.
DIN 2403 im Betrieb anwenden
Untergrund bestimmt die Kleberklasse
Temperaturzonen richtig einteilen
Erdverlegung erfordert andere Maßstäbe
Untergrund-Kompatibilität
• Haftet auf Edelstahl, Gusseisen, PVC und Beton – auch auf leicht feuchten oder schwach strukturierten Oberflächen.
• Bleibt stabil auf gekrümmten Rohroberflächen ohne Kantenablösung, geeignet für Nennweiten ab DN 20.
• Hält auf lackierten und korrosionsschutzbehandelten Metalloberflächen dauerhaft ohne Kleberrückstand bei der Demontage.
Chemische Resistenz
• Übersteht Dauerkontakt mit Chlorverbindungen, Bioziden und Desinfektionsmitteln ohne Farbverlust oder Quellung.
• Besteht den Kontakt mit Säuren und Laugen aus Reinigungsprozessen sowie Abwasserinhalten ohne Delamination.
• Zeigt keine Einbußen bei Biofilmbefall oder mikrobieller Belastung, wie sie in Kläranlagen und Abwasserdruckleitungen auftritt.
Thermische Belastbarkeit
• Hält Temperaturen von -40 °C bis +130 °C stand – FT-Materialklasse bis 70 °C, FH-Materialklasse bis 130 °C.
• Übersteht wiederholte Frost-Tau-Wechsel ohne Rissbildung im Obermaterial oder Ablösung an den Rändern.
• Verändert sich nicht bei Heizwasseranwendungen mit dauerhaft hohen Oberflächentemperaturen.
Mechanische und Witterungs-Exposition
• Widersteht Vibrationen durch Pumpen, Kompressoren und Strömungsimpulse ohne Ermüdungsablösung.
• Bewährt sich bei mechanischer Beanspruchung durch Werkzeugeinsatz und Erdbewegungen im Außen- und Unterflurbereich.
• UV-stabiles Obermaterial hält Farbcodierungen nach DIN 2403 für mindestens 10 Jahre lesbar – ohne Ausbleichen.
Technische Eigenschaften auf einen Blick
Rohrleitungsetiketten in der Wasserversorgung und Abwassertechnik erfüllen keine einfachen Anforderungen. Das Folienmaterial muss auf heterogenen Untergründen haften, chemischen Belastungen trotzen, Temperaturschwankungen bestehen und mechanischen Einwirkungen widerstehen – gleichzeitig und dauerhaft. Die folgenden Leistungsmerkmale beschreiben, was unsere Materialien in diesen Umgebungen leisten. Sie gelten für Einsatzbereiche von der Pumpstation bis zum Klärbecken, von der Innenanlage bis zur erdverlegten Armatur. Jedes Merkmal ist auf die realen Bedingungen dieser Branche abgestimmt – nicht auf Labornormen, sondern auf das, was im Betrieb Tag für Tag auf eine Kennzeichnung einwirkt.
Fünf Lösungen für Wasserversorgung & Abwasser
Die folgenden fünf Etikettentypen haben sich in Wasserversorgung und Abwasser bewährt. Jeder Typ adressiert einen anderen Aspekt der Kennzeichnungsanforderung – von der Medienidentifikation über die Gefahrenwarnung bis zur Wartungsdokumentation.
Seewasserbeständige Etiketten
Klärbecken, Abwasserdruckleitungen und Außenarmaturen stehen dauerhaft unter Feuchtebelastung. Seewasserbeständige Etiketten haften dort, wo Spritzwasser, Biofilm und Reinigungschemikalien wechseln. Die Farbgebung folgt DIN 2403 – Braun für Abwasser, Grün für Trinkwasser – und verändert sich auch nach Jahren im Nassbereich nicht.
Warnetiketten
An Dosierstationen für Desinfektionsmittel, Hochdruckleitungen und Heizwasser-Übergabestellen reicht Medienkennzeichnung allein nicht aus. Warnetiketten ergänzen die Information um standardisierte Piktogramme. Mehrsprachige Wartungsteams erkennen die Gefahrenstelle sofort – ohne Sprachkenntnisse vorauszusetzen. Relevant nach BetrSichV und TRGS.
Folienetiketten
Die Primärlösung für normkonforme Rohrleitungskennzeichnung nach DIN 2403. Auf Metall- und Kunststoffrohren haften sie flexibel auch auf engen Kurven. Als Rollenware abgestimmt auf Rohrnetzprojekte mit hohem Wiederholungsbedarf. Farbcode, Medienbezeichnung und Kurzzeichen lassen sich in einem Element kombinieren – sauber und dauerhaft.
Barcode-Etiketten
Armaturen, Schieber und Unterflurhydranten lassen sich per Barcode mit GIS-Systemen oder Instandhaltungssoftware verknüpfen. Im Wartungsfall liefert der Scan sofort Medientyp, Armaturennummer und Koordinaten. Das Material erfüllt dieselben Feuchte- und Chemikalienanforderungen wie die übrigen Etikettentypen – der Barcode bleibt lesbar, auch nach Witterungsbelastung.

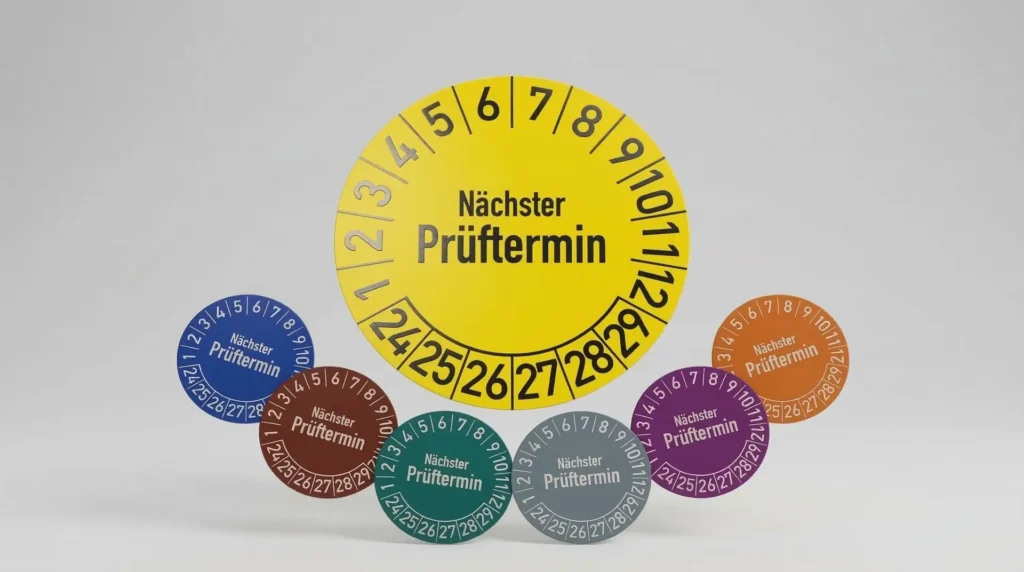

Prüfplaketten
Absperrventile, Druckminderer, Sicherheitsventile und Hydranten unterliegen wiederkehrenden Prüfpflichten nach BetrSichV. Prüfplaketten dokumentieren Prüfdatum und nächste Fälligkeit direkt am Bauteil. Bei Behördenprüfungen entfällt die Suche in Unterlagen. Das Material hält den Feuchte- und Temperaturbedingungen des jeweiligen Einbauorts dauerhaft stand.
Fünf Fragen vor der Materialauswahl für Ihre Anlage
Bevor Sie eine Kennzeichnungslösung festlegen, lohnt ein genauer Blick auf die Bedingungen am Einbauort. Rohrleitungsnetze in der Wasserversorgung und Abwassertechnik unterscheiden sich erheblich – in Temperaturprofil, Untergrundtyp, chemischer Belastung und Zugänglichkeit. Wer diese Parameter kennt, wählt das richtige Material beim ersten Mal. Die folgenden Punkte helfen, die Anforderungen zu schärfen.
Welches Medium führt die Leitung?
• Handelt es sich um Trinkwasser, Abwasser, Heizwasser oder Industrieabwasser?
• Sind mehrere Medien parallel im selben Bereich verlegt?
• Gilt DIN 2403 Form A, B oder C für diesen Leitungsabschnitt?
Welcher Untergrund liegt am Einbauort vor?
• Besteht das Rohr aus Edelstahl, Gusseisen, PVC oder Beton?
• Ist die Oberfläche im Betrieb trocken, feucht oder wechselnd nass?
• Trägt das Rohr Korrosionsschutz, Lack oder eine sonstige Beschichtung?
Welchem Temperaturbereich ist die Kennzeichnung ausgesetzt?
• Liegt die maximale Betriebstemperatur unter 70 °C oder darüber?
• Treten Frost-Tau-Wechsel auf – etwa bei Außenarmaturen oder erdverlegten Leitungen?
• Gibt es kurzzeitige Temperaturspitzen durch Reinigungsprozesse oder Druckstöße?
Welchen Chemikalien ist das Etikett direkt ausgesetzt?
• Kommen Desinfektionsmittel, Chlorverbindungen oder Biozide mit der Kennzeichnung in Kontakt?
• Besteht Exposition gegenüber Säuren, Laugen oder Industrieabwasserbestandteilen?
• Bildet sich an dieser Stelle regelmäßig Biofilm oder mikrobieller Bewuchs?
Ist die Armatur ober- oder unterirdisch zugänglich?
• Handelt es sich um einen Unterflurhydrant oder eine erdverlegte Armatur mit Hinweisschild?
• Müssen Koordinaten, Armaturennummern oder Notfallkontakte auf dem Schild stehen?
• Ist das Schild mechanischer Belastung durch Tiefbauarbeiten oder Bodenbewegungen ausgesetzt?
Häufig gestellte Fragen – Wasserversorgung & Abwasser
Chlorhaltige Atmosphären greifen den Kleber an. Gleichzeitig lösen Dauervibrationen Haftverbindungen, die eigentlich für ruhende Untergründe ausgelegt wurden. Beides zusammen ist der Grund, warum Standardetiketten an Pumpenstationen nach wenigen Monaten abfallen. Folienmaterial für diesen Einsatzort besteht aus einer Trägerfolie, die Chloreinwirkung ohne Quellung übersteht, und einem Haftsystem, das Schwingungsenergie nicht als Schälung weitergibt. In der Praxis heißt das: Das Etikett bleibt plan auf dem Rohr, auch wenn der Aggregatbetrieb läuft. Ob Ihre spezifische Pumpstation – mit deren tatsächlichen Vibrationsfrequenzen und Chlorkonzentration – dieses Verhalten zeigt, klärt ein Test auf Ihren eigenen Bauteilen. Unser Technologie-Team benennt Ihnen vorab, welches Material für diesen Lastfall geeignet ist.
Altes Gusseisen hat eine poröse, oft leicht ölige Oberfläche. Wasser zieht in die Poren. Ein Kleber, der auf diese Oberfläche trifft, muss trotzdem sofort eine Verbindung aufbauen – und sie unter dauerhafter Feuchte halten. Die meisten Systeme scheitern beim zweiten Schritt. Haftsysteme, die sich für feuchte Metalluntergründe bewährt haben, nutzen eine andere Kleberbasis: Sie verdrängen einen Wasserfilm aktiv und binden direkt am Untergrund. Das Etikett löst sich dann nicht schon beim ersten Frost-Tau-Wechsel. Wie stark Ihr Gusseisen tatsächlich Feuchtigkeit hält und ob eine Korrosionsschutzschicht dazwischenliegt, beeinflusst die Materialwahl. Testen Sie das ausgewählte System auf einem Ihrer realen Rohrabschnitte – so sehen Sie das Ergebnis unter echten Betriebsbedingungen.
Bei einer Begehung nach BetrSichV interessiert nicht, ob ein Etikett schön aussieht. Geprüft wird, ob die Kennzeichnung lesbar ist, ob sie sitzt und ob sie die geforderten Informationen zeigt. Fehlt die Prüffälligkeit am Sicherheitsventil, oder ist die Farbkodierung an einer Kreuzung verblasst, trägt der Betreiber das Risiko. Unsere Folienmaterialien unterstützen die Anforderungen aus BetrSichV und DIN 2403: Farben bleiben stabil, Schriftfelder lesbar, Plaketten dokumentieren Prüftermine direkt am Bauteil. Compliance entsteht nicht durch das Etikett allein – sondern dadurch, dass es nach Jahren noch dieselbe Information zeigt wie am ersten Tag. Welche Kennzeichnungsform für Ihre Anlage den Nachweis stützt, klärt unser Technologie-Team mit Ihnen.
Thermotransferdruck auf Folienmaterial funktioniert nur, wenn die Oberfläche des Etiketts die Druckfarbe aufnimmt und hält. Nicht jedes Folienmaterial ist dafür geeignet. Wachsfarbbänder reichen für Feuchtebelastung oft nicht aus – Harz- oder Wachsharz-Bänder haften dauerhafter auf der Oberschicht. Für Kläranlagen und Außenbereiche ist das entscheidend: Ein Barcode, den der Scanner nach drei Regenwochen nicht mehr liest, nützt im Wartungsfall nichts. Unsere Folienmaterialien sind für gängige Thermotransferdrucker geeignet und bewähren sich mit Harzfarbband auch unter Feuchteeinwirkung. Welche Farbband-Folie-Kombination in Ihrem Drucker das beste Ergebnis zeigt, hängt vom Druckermodell ab. Das Technologie-Team gibt Ihnen dazu eine direkte Empfehlung.
Der einzige verlässliche Test ist der auf Ihrem eigenen Untergrund, unter Ihren Betriebsbedingungen. Ein Klärbecken im Norden mit Frost und Biofilmbelastung ist nicht dasselbe wie eine Pumpstation im Innenbetrieb mit Desinfektionsmitteln. Wer das übersieht, kauft Material, das auf dem Papier passt – und im Betrieb in der dritten Woche abfällt. Wir stellen Ihnen Mustermaterial bereit, das auf Ihre beschriebenen Bedingungen abgestimmt ist. Sie applizieren es auf den tatsächlichen Rohrabschnitten und beobachten das Verhalten über einen praxisnahen Zeitraum. So entscheiden Sie auf Basis echter Daten. Unser Technologie-Team begleitet diesen Prozess und hilft Ihnen, das Ergebnis einzuordnen – bevor Sie die endgültige Materialwahl treffen.
